Mikro Switch 5a 125 250v

Mikro Switch 5a 125 250vSnap-ekin etengailu txiki bat da, zirkuitu elektrikoak pizteko eta itzaltzeko erabiltzen dena, gehienez 5a arte, zehaztutako funtzionamendu-mugetan 125 V AC eta 250 V AC-rekin. Etxetresna elektronikoetan, kontrol-sistemetan, vending-makinetan, bulegoko ekipoetan, ate eta estalkietan, etxetresna elektrikoetan, etab.

Egiaztatu lehendik dagoen kalifikazioaz gain, karga-mota, eragingailu-mota, indarra, terminalen konfigurazioa, neurriak eta ingurune-baldintzak egokiak direla osagaietarako planifikatzen ari zaren erabilerarako.

Zer esan nahi du 5A 125/250VAC?

"5A 125/250VAC" izendapenak normalean adierazten du etengailuak gehienez 5 amper kudea ditzakeela 125 voltioko AC edo 250 voltioko AC tentsioarekin fabrikatzaileak gomendatzen duen karga egokiarekin erabiltzen bada.
Zehaztapen hau karga erresistenteei aplikatzen zaie normalean.

Motorrak, solenoideak, konpresoreak, lanparak, transformadoreak eta elikatze-unitate elektronikoak bezalako gailuek sarbide-korronte handia edo arku elektrikoa izan dezakete. Kasu horietan, karga-maila desberdina duten gailuak erabiltzea edo ezabatzeko gailu egoki baten aplikazioa beharrezkoa izan daiteke.

Honek AC kalifikazioa adierazten du. Hala ere, horrek ez du bermatzen etengailua 125 VDC edo 250 VDC-tan erabiltzeko onartua dagoenik. Jarraitu aurretik, bilatu beti esleitutako datu-orrian DC kalifikazio bereizgarria.

Nola funtzionatzen du mikro switch batek?

Mikro etengailu batek akzio-mekanismo bat erabiltzen du. Eragingailua kokapen zehatzean sartzen den momentuan, barruko malgukiak kontaktu-egoera azkar aldatzen du. Hori dela eta, etengailuaren fidagarritasun bikaina ahalbidetzen du mugimendu minimoa eta funtzionamendu-puntu etengabea izan arren.

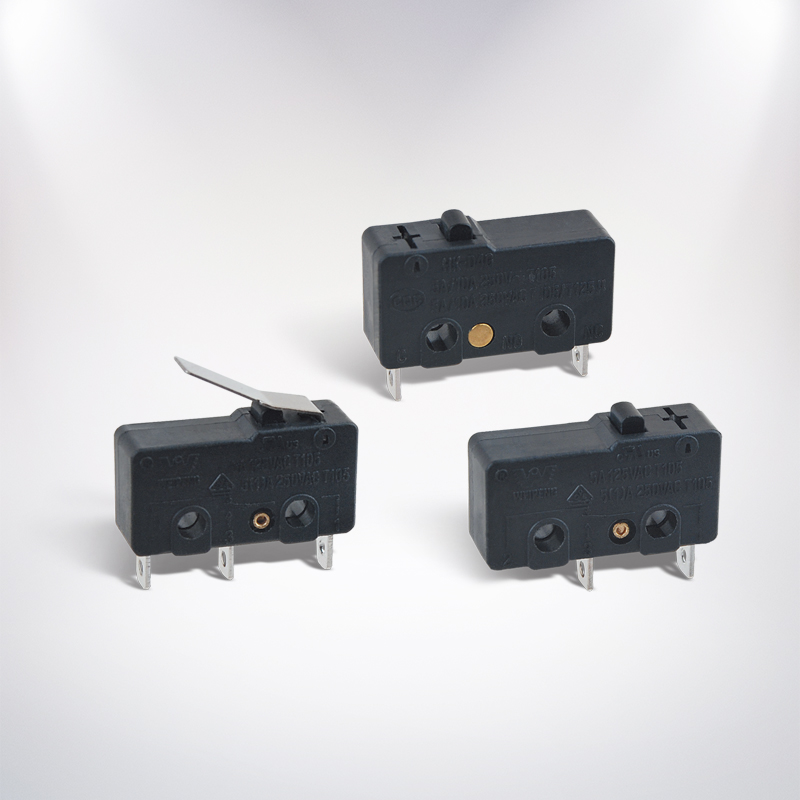

Eragingailu-mota tipikoen artean, bultzada, bisagra palanka, arrabolaren palanka eta arrabol simulatua daude. Eragingailu mota egokia aukeratzen da eskuragarri dagoen espazioaren, mugimenduaren noranzkoaren eta prozesuaren behar den indarraren eta distantziaren arabera.

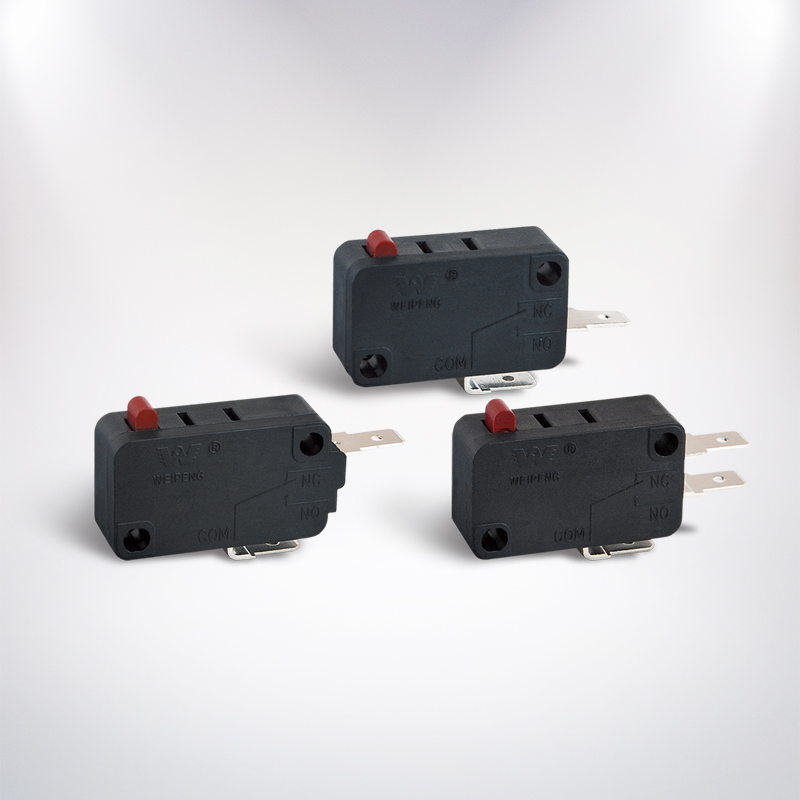

SPDT terminalaren konfigurazioa

5A hainbat modelok SPDT moduan (Single Pole Double Throw) funtzionatzen dute. SPDTn ohiko terminalak COM, NC eta NO dira.

Zirkuitua eragingailuaren sakatzearekin aktibatzen denean, erabili COM NOrekin batera. Bestalde, erabili COM NCrekin konbinatuta zirkuitua egonean egonean itxita egon behar denean, eta ireki egiten da eragingailua aktibatzen denean. Ziurtatu benetako etengailuaren etiketa egiaztatzea kableatu prozesuaren aurretik.

Zer da Mikro Switch sentikorra?

Sentikorra den mikro etengailu batek nahiko indar baxuarekin funtzionatzen du. Erabilgarria da etengailua ate argi baten, plastikozko fitxaren, mekanismo txikiaren edo mugimendu mugatuaren laguntzarekin aktibatzen den bakoitzean.

Sentikortasuna egungo balorazioa baino gehiagok zehazten du. Egiaztatu zehaztapen hauek:

• Eragiketa-indarra eta askatzeko indarra
• Bidaia aurreko eta gehiegizko bidaia
• Funtzionamendu-posizioa
• Eragingailu mota eta luzera
• Bizitza mekanikoa eta elektrikoa

Arrabolaren palanka erabiltzeak kanpoko sistematik behar den esfortzua gutxitu dezake. Hala ere, lerrokatze desegokiak alboko estresa eta porrota goiztiarra ekar ditzake. Behar bezala funtzionatu behar du, bere gain-ibilbidearen zehaztapena gainditu gabe.

5A, 10A, 16A eta 21A Mikro etengailuak

Mikro-etengailuak korronte-kalifikazioen bertsio desberdinetan fabrikatzen dira, hots, 5A, 10A, 16A eta 21A. Korronte maila altuagoa ez da zertan aukera egokia; funtsezkoa da etengailuak aplikazioaren tentsioarekin, karga motarekin, neurriekin, terminal motarekin eta estandarrekin bat egitea.

125V eta 250V-tan 5A-tan baloratzen den Mikro Switch bat aztertzen ari zarenean 10A, 16A eta 21A-ko beste modelo batzuekin zehaztapen guztiak alderatu beharko dituzu balorazioari soilik begiratu beharrean. Baliteke puntuazio handieneko etengailua balorazio baxuagoko modeloetatik desberdina izatea diseinuaren ezaugarrietan, hala nola muntatzeko zuloak, eragingailuaren bidaia, terminalen posizioa eta kontaktuen dimentsioak.

Karga eta segurtasun-gogoetak

Karga konektatu baino lehen, korronte normala ez ezik, abiarazte-korrontea ere identifikatu behar da. Karga erresistenteak normalean askoz errazagoak dira karga induktiboak edo kapazitiboak baino. Motorek eta solenoideek kontaktuak kaltetu ditzaketen txinpartak sor ditzakete, korronte arrunta 5 A baino txikiagoa izan arren.

Aplikazio nagusietan, isolamendu egokia, gainkarga babesa, babes mekanikoa eta itxitura erabili behar dira. Etengailuaren instalazio egokia egin behar da normalean, ekipoen diseinuak eta tokiko arau elektrikoek zehazten duten hari eroalea hausteko.

Zentzu honetan instalazioa edo probak egin aurretik, deskonektatu sareko hornidura. Sareko tentsioaren kableatua profesional kualifikatu batek osatu edo ikuskatu behar du.

Muntatzeko eta Instalatzeko aholkuak

Egiaztatu beti gorputzaren neurriak, muntatze-zuloen tartea, eragingailuaren altuera, terminal mota eta funtzionamendu-posizioa eskaera egin aurretik. Antzeko itxura duten etengailuak ez dira zertan trukagarriak izan.

Eragingailua norabide egokian sakatu behar da eta ez da tope mekaniko gogor gisa erabili behar fabrikatzaileak kontrakoa adierazten ez badu. Gehiegizko inpaktua, alboko presioa, hezetasuna, hezetasuna eta bibrazioak saihestu behar dira.

Erabiltzen diren terminal mota desberdinak daude; soldadura-terminalak, konexio azkarreko fitxak, PCB pinak eta hari-terminalak barne hartzen dituzte. Estiloa erabilitako muntaketa-teknikaren eta espazioaren erabilgarritasunaren arabera aukeratu daiteke.

Nola aukeratu eredu egokia

Erabili kontrol-zerrenda hau erosi aurretik:

• Egiaztatu AC edo DC tentsioa eta benetako karga-korrontea.
• Identifikatu karga erresistentea, induktiboa, kapazitiboa, motorra edo lanpara den.
• Hautatu SPDT, SPST-NO edo SPST-NC zirkuituaren arabera.
• Aukeratu behar den indar eragilea eta eragingailu estiloa.
• Konparatu muntaketa-neurriak eta terminal-posizioak.
• Egiaztatu funtzionamendu-tenperatura, zigilatzea, bizitza elektrikoa eta homologazioak.
• Eskatu datu-orri ofiziala pieza-zenbaki zehatza lortzeko.

Ohiko galderak: Mikro Switch SPDT 5A 125/250VAC sentikorra

Zer da SPDT 5A 125/250VAC mikro etengailu sentikorra?

Etengailua indar baxuko eta akziozko gailu bat da, terminal komun bat eta irteera bikoitzak dituena. Bere korronte maximoa 5A da baldintza kontrolatuetan funtzionatzen denean.

250VDC-rako erabil al dezaket?

Ez, 125/250 VAC-ren markaketak AC kalifikazioa adierazten duen arren, ez du DC tentsioaren kalifikaziorik ematen. Bilatu beti aipatutako DC tentsioa eta korronte balorazioa duen etengailu bat.

Zein da NO eta NCren arteko aldea?

Normalean irekita dagoen etengailuak etengailuan ezer sakatzen ez denean elektrizitatea isurtzen uzten du, eta normalean itxita dagoen etengailuari esker, berriz, eragingailua sakatzen denean elektrizitatea igarotzen da.

5A mikro etengailu batek motor bat kontrola dezake?

Motorraren korrontea 5A baino txikiagoa bada ere, baliteke etengailuak behar bezala ez funtzionatzea. Etengailuaren ahalmena gaindi dezakeen abiarazte-korrontea eta arku induktiboa identifikatzea. Baloratu motorraren karga-ahalmena edo erabili errele edo kontaktore bat.

Ordez dezaket 5A etengailua 16A edo 21A modelo batekin?

Ordezkoak tamaina bera badu dimentsioei, eragingailuaren mugimenduari, terminalen antolamenduari, kontaktuen antolaketari, tentsio-kalifikazioari eta ziurtapenei dagokienez. Berez potentzia handiagoa ez da nahikoa.

Zenbat irauten du mikro etengailu batek?

Produktu baten bizitza kargak, mezuaren maiztasunak, lerrokatzeak, inguruneak eta instalazioaren kalitateak zehazten du. Bizitza mekanikoa eta elektrikoa termino desberdinak dira; beraz, bizitza elektrikoaren zehaztapenak behar bezala jarraitu behar dira benetako kargari dagokionez.

Amaitzeko,Mikro Switch 5a 125 250vaukera bideragarria da tamaina txikiko AC kontrolerako eta posizio-sentsorerako sistemetarako, baldin eta karga eta parametro mekanikoak egokiak badira. Egiaztatu zehaztapenak, aukeratu terminal eta eragingailu egokiak SPDTrako, eta jo ezazu errele edo funtzio astuneko soluzio bat erabiltzera sarrera-korronte handia duten gailuetarako edo aplikazio elektromekaniko zorrotzetarako.
