Etengailu baskulatzailea: motak, kableatua eta erosteko gida

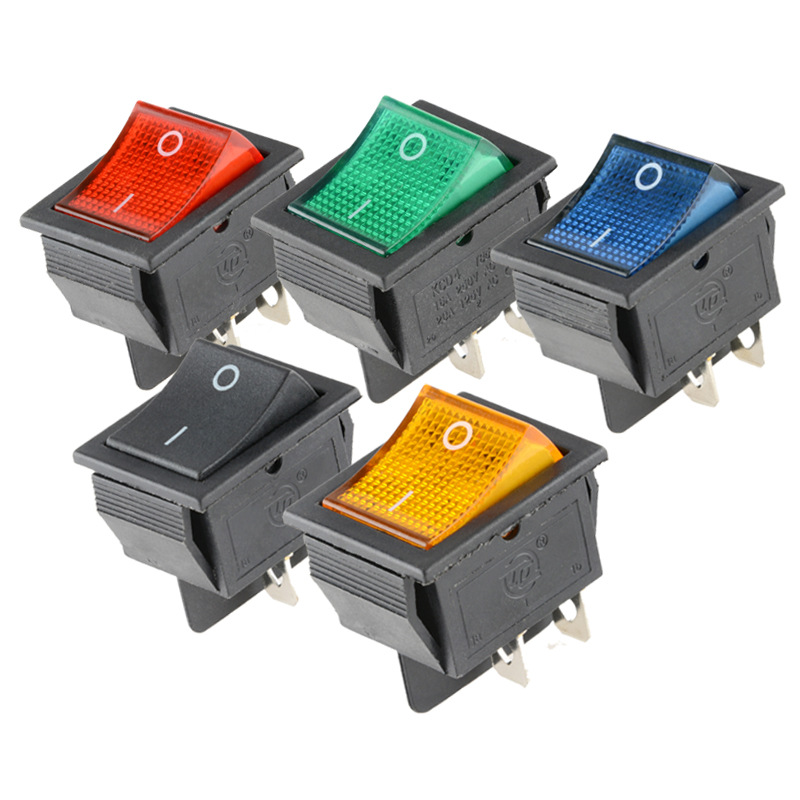

Etengailu baskulatzaile argiztatu batek LED edo neon argi batekin sartzen den pizteko/itzaltzeko etengailu moduko bat da, eta horrek etengailua piztu/pizteko posizioan dagoen edo ez erraz adierazten du. Bere adierazlea dela eta, etengailua argi eta garbi ikusten da kontrol-panel ilunetan edo nahasietan ere. Etengailu baskulatzaile argiztatuek aplikazio askotan aurkitu dute auto, itsasontzi, autokarabana, bizikleta, etxetresna elektriko, makina industrial, kontrol elektrikoko sistema, etab.

Argiztaturiko etengailu baskulatzaileak erabil daitezke bai tentsio baxuko zirkuituetan bai tentsio handiko sektoreetan. Automobilgintzako aplikazioetan erabiltzen diren 12 V-ko etengailuak aurki daitezke, baita etxeetan eta industrian erabiltzeko 120 V-ko etengailuekin ere. Mota egokia aukeratzerakoan, sistemaren tentsioa, korronte maila, karga mota, terminalen antolaketa, etengailuaren tamaina eta instalazio-eremua ezarri behar dira.

Zer da aEtengailu baskulatzailea argiztatua?

Etengailu baskulatzailea a batez osatuta dagoZirkuitu elektriko bat aktibatu dezakeen kulunka mekanismoa. Etengailu baskulatzailea on posiziora bultzatzen da, eta elikadura hornidura elikatzen ari diren ekipoetara konektatzen da. Gainera, etengailuak LED edo neoi bat dauka barneratuta pizten ari dela adierazteko.

Etengailuak energia jasotzen duen, piztuta dagoen edo beste zirkuitu bat martxan dagoen adieraz dezake, gailuaren diseinuaren eta konfigurazioaren arabera. Etengailua konektatzeko hainbat modu daude, motaren arabera. Hala ere, ziurtatu instalazioa hasi aurretik fabrikatzailearen kableatzeko argibideak eta markatzaileak kontsultatzen dituzula.

Argiztaturiko etengailuen mota arruntak

Bi terminaleko etengailu baskulatzaileak

Bi terminaleko etengailua pizteko eta itzaltzeko modu sinplean funtzionatzeko diseinatuta dago. Orokorrean, etengailu mota hau karga eta hornidura elektrikoko zirkuituekin konektatzen da eta LEDa piztu dezake dinamizatzen denean. LED mota batzuek polaritatearen eragina dute, beraz, konexioak behean deskribatzen den moduan egin behar dira.

Hiru terminaleko etengailu baskulatzaileak

Hiru terminalen diseinuak energia elektrikoaren sarrera, seinale kommutableak eta lurrerako konexioa eskaintzen ditu. Lur-konexiorako terminal bereizia izatearen ondorioz, kontuan hartzen den adierazleak arazorik gabe funtziona dezake. Diseinu mota hau maiz erabiltzen da automobiletan eta itsasontzietan.

Lau eta bost terminaleko etengailu baskulatzaileak

4 eta 5 terminal etengailuek argiztapen independentea, polo bikoitzeko kommutazioa edo irteera anitz eman ditzakete. Kontrol-buru sofistikatuagoetarako egokiak dira, nahiz eta kableatu egokia zirkuituaren barne-konfigurazioaren araberakoa den. Hori dela eta, ematen den diagrama jarraitu behar da kableatzeko prozesua sinplifikatu terminalen leku estandarren bidez.

SPST, SPDT eta DPDT konfigurazioak

SPST etengailuak zirkuitu bakarra osatzeko eta pizteko eta itzaltzeko gaitasuna du. SPDT etengailuek sarrera bat pizten dute eta bi irteeratan funtzionatzen dute. DPDT etengailuek bi zirkuitutan funtzionatzen dute eta sarrerak hautatzeko edo polaritatea alderantzikatzeko gai dira. SPST etengailua aplikazio tipikoetarako erabiltzen den etengailurik ohikoena da, lanpara piztea adibidez.

Zer da aEtengailu baskulatzailea argiztatua12V-rako erabiltzen da?

Argiztapena duen 12 voltioko etengailu baskulatzailea 12 voltioko korronte zuzeneko (DC) hornidura duten zirkuitu elektrikoetan erabiltzeko diseinatuta dago. Aplikazio tipikoak honako hauek dira:

• Automozio eta motozikleten argiztapena
• LED argi-barrak eta laneko argiak
• Hozteko haizagailuak eta ur-ponpak
• Itsasontzi eta autokarabana osagarriak
• Aginte-panel eta kontrol-paneleko ekipamendua
• Bateriez elikatzen diren sistema elektrikoak

12V estandarrak ez du etengailuaren goiko korronte muga zehazten. Esaterako, etengailu batek 12 V-ko potentziarekin funtziona dezakeela esan daiteke, 20 A-ko korrontearekin. Dena den, abiaraztean, zenbait makina, adibidez, motorrak eta ponpak, korronte gehiago atera dezakete. Horretarako, korronte handiak edo karga induktiboak kontrolatzeko errele egokiak erabili behar dira.

Nola aukeratu eskuineko argiztagailu etengailua

Egiaztatu tentsioa eta korrontearen balorazioa

Aukeratu zirkuituaren tentsioarekin eta korrontearekin behar bezala funtzionatuko duen etengailu bat. Adibidez, 12 V DC-ko etengailu bat ez da erabili behar 120 V edo 230 V AC-ko tentsioak dituen zirkuitu batean. Funtzionamendu-korronte arruntaz gain, kargaren abiarazte edo abiarazte-korrontea ere kontuan hartu behar da.

Kontuan hartu karga mota

Motor elektrikoek, ponpek, berogailuek, bonbillak eta LED gidariek karga desberdinak ezartzen dizkiete etengailuei. Karga erresistenteak soilik kontuan hartzen dituzten balorazioek baliteke karga induktiboei ez aplikatzea, hala nola motor elektrikoak. Etengailuen hautaketa maneiatu behar dituzten kargaren arabera egin behar da.

Berretsi muntaketa neurriak

Eskaera egin aurretik, ziurtatu panelaren ebakiduraren neurria eta panelaren lodiera, euste-fitxaren posizioa eta panelaren atzetik dauden tarteak egiaztatzea. Etengailu bat aurreko ebakiduran sar daiteke, baina beste pieza batzuekin eta kableatuekin talka egin dezake.

Berrikusi Adierazleen Zehaztapenak

LED adierazleen energia-kontsumoa oso txikia da, beraz, normalean 12V-ko sistemetan erabiltzen dira. Ziurtatu LEDak barne-erresistentzia duela eta egiaztatu polaritatea duen ala ez. Tentsio ezberdineko etengailu bat erabiltzeak adierazlea gaizki orientatzea eragin dezake.

Demagun Ingurumena babestea

Hezetasunari aurre egiteko eta herdoila saihesteko gaitasuna duten etengailuak hautatu beharko genituzke kanpoan, barrualdean, itsas ingurunean edo hautsa eta bibrazioa duten inguruneetan erabiliko badira.

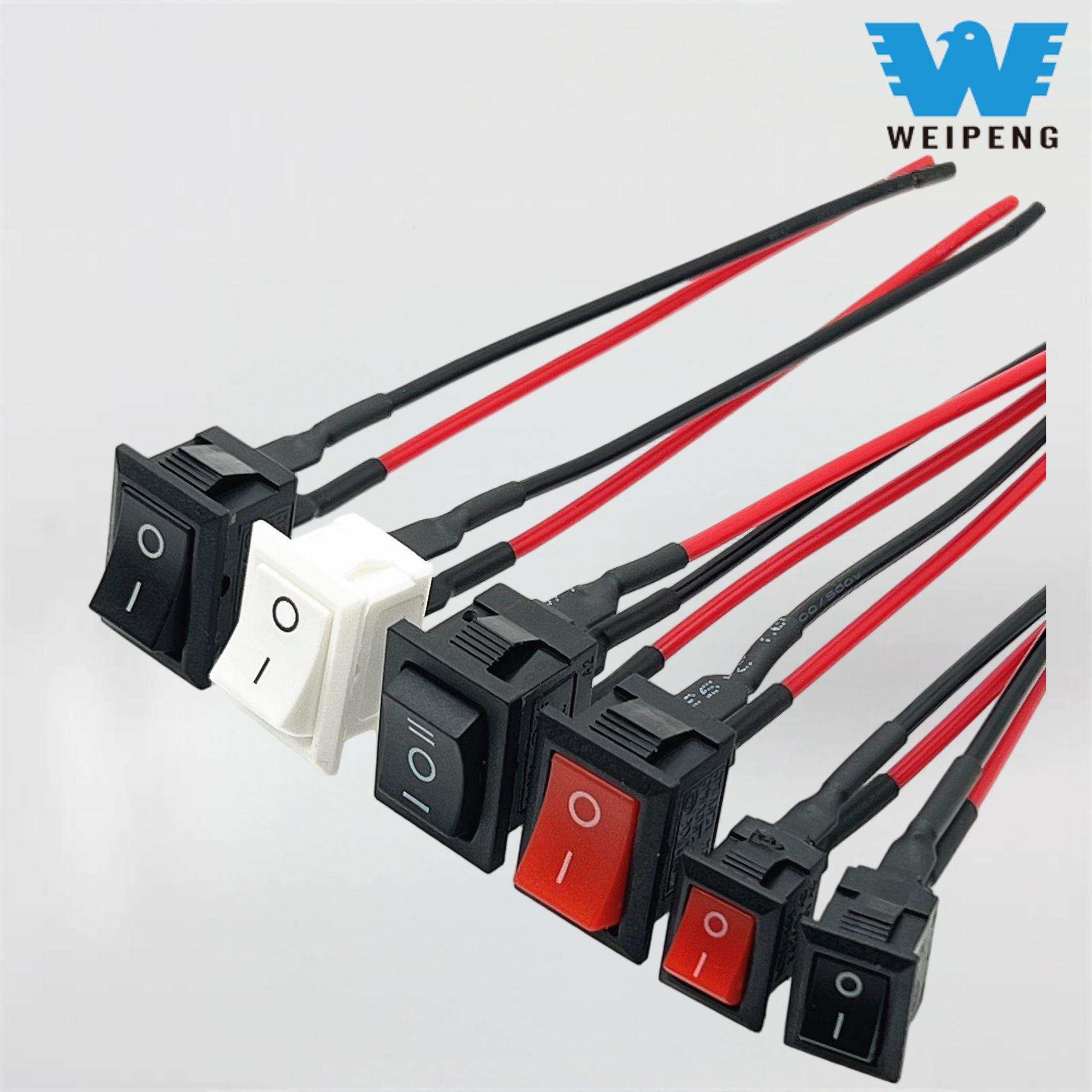

Nola kableatu argiztatutako etengailu bat?

Etengailu argiztatu bat kableatzeak etengailu jakinaren zehaztapenak identifikatzea dakar, terminal kopurua eta diseinua barne. Moztu beti elikadura elikadura lanak hasi aurretik eta identifikatu terminal bakoitza zehaztasunez. Elektrizitate-sarera konektatzea teknikari kualifikatuek bakarrik egin behar dute.

Hiru terminaleko 12 V-ko kableatuaren ohikoa

Hornidura positibo fusiblea -> Potentzia edo sarrerako terminala
Irteera konmutatua -> Kargaren terminal positiboa
Sistema negatiboa -> Lurraren terminala eta karga negatiboa

Etengailua piztu bezain laster elektrizitatea eskuragarri egongo da zamaren gainean, adierazlea piztu dela adieraziz. Fuselink horniduraren ondoan muntatu behar da, hau da, bateriaren ondoan. Fusiblearen balioa hari-motarekin eta zirkuituaren zehaztapenarekin ere bat etorri behar da.

Bi terminalen kableatu tipikoa

Hornidura positiboa -> Etengailuaren terminala 1
Switch terminal 2 -> Karga positiboa
Kargatu negatiboa -> Sistema negatiboa

Etengailu batek polaritatearekiko sentikorra den LED bat barne hartzen duenean, garrantzitsua da kable positiboak eta negatiboak behar bezala konektatzea. Lekuak alderantzikatuz gero, LEDa ez da piztuko, etengailua behar bezala funtzionatuko duen arren.

Kableatua eta segurtasuna

Erabili korronte-kalifikazio egokia duen hari bat eta erabili terminal isolatuak eta bero-uzkurtzeko hodiak konexio guztiak seguruak direla bermatzeko. Ez bideratu hariak izkin zorrotzetatik, bero-iturri handietatik edo mugimendua sor dezaketen guneetatik hurbil. Ibilgailuetarako, egiaztatu kable-harnesa ez dagoela bibrazio eta urradurarik ere. Itsas kableatuetarako, ziurtatu konektoreak eta erabilitako hariak korrosiorik gabekoak direla.

Piztutako kulunkari piztu batek ez du etengailu baten, lur zuzenaren edo fusible baten ordezko gisa jokatzen. Etengailua beroegia bihurtzen bada, urtzen, koloreztatu egiten bada, txinparta piztu edo erre usaina igortzen badu, itzali egin behar da akats elektriko baten adierazgarri izan daitekeelako, hala nola gehiegizko korronte, konexio solte, kontaktu akastunak edo hariak meheegiak karga maneiatzeko.

OhikoaEtengailu baskulatzailea argiztatuaArazoak

Adierazleak ez du argitzen

Arrazoi arrunt batzuk polaritatea aldatzea, lurreko konexioa falta, terminalak identifikatzeko errorea edo beste tentsio baterako diseinatutako adierazle bat erabiltzea dira. Konparatu behar bezala instalazio-lana fabrikatzailearen kableatu eskemarekin eta egiaztatu tentsioa badagoela eskuineko terminaletan.

Kargak funtzionatzen du baina adierazleak ez

Etengailu-kontaktuak ondo eramaten badira ere, gailuak lur edo elikadura-iturri bereizirik duen egiaztatzea ere garrantzitsua da. Gainera, egiaztatu unitateak besteengandik bereiz funtzionatzen duen argi-iturririk duen.

Adierazlea piztuta geratzen da etengailua itzalita dagoenean

Etengailu-modelo batzuk argiztatzeko moduan funtzionatzen dute sarreran potentzia dagoen bakoitzean. Portaera hori normala izan daiteke gailu jakin horretarako. Etengailua ordeztu aurretik, ziurtatu etengailuaren adierazlearen zirkuitua egiaztatzea.

Adierazleak distira egiten du edo etengailua berotzen da

Konexio solteak, tentsio-jaitsiera, korronte-fluxu handia edo karga desegokiak bezalako arazoek distira eta gainberotzea eragin dezakete. Hau ikertu behar da zirkuitua deskonektatuz eta etengailuaren balorazioa, kablearen tamaina eta gailua nola konektatu eta kargatuta dagoen aztertuz. Beharrezkoa izanez gero, errele bat erabiltzea beharrezkoa izan daiteke korronte handiak hartzen dituzten motorrak, ponpak edo bestelako kargak.

Maiz egiten diren galderak

Piztutako etengailu baskulatzaileak lurreko haririk behar al du?

Ez da beti egoera hori. Bi terminal motako neurgailuen kasuan, beren adierazlea barnean konektatzen dute, eta horrek esan nahi du ez dela lurreratzea beharrezkoa. Hiru terminal dituzten modeloek lur-puntu propioa izan behar dute beti. Egiaztatu beti dagozkien terminalak eta produktuen zehaztapenak.

12V-ko etengailu baskulatzaile batek kontrola ditzake LED argiak?

Baieztapena baliozkoa da etengailuak sistemaren tentsioari, funtzionamendu-korronte nominalari eta LED kontrolatzailearen abiarazte-korronteari dagokion kalifikazioa duelako. Baliteke errele bat behar izatea LED barra handiagoak edo hainbat aparatu erabiltzean.

12 V-ko etengailu bat erabil al daiteke etxeko energiarekin?

Ez, 12 V DC-rako balio duen etengailu bat ezin da erabili 120 V edo 230 V AC-rekin. AC etengailuak AC tentsioa, korrontea, karga motak eta etxeko elektrizitateari dagozkion segurtasun-arauetarako kalifikatu behar du.

Zergatik argitzen du ahula nire LED kulunkari etengailua itzalita dagoenean?

Gizmoaren edo zirkuituko kargaren ihes-korronte txiki batek argi ahula sortzen du. Batzuetan antolaketa honen ordez beste etengailu edo errele edo gailu bat erabil daiteke kargaren alboan ere.

Nola probatu dezaket etengailu baskulatzailea?

Bere jarraitutasuna probatzeko etengailua elikadura-iturritik kendu eta multimetroa jarraitutasun moduan ezarri behar da. Etengailuaren funtzionamendua funtzionamenduan zehar erantzun irekiak eta itxiak izan ditzan izan behar du. Inoiz ez egin jarraitutasun-probak energiadun zirkuitu batean.

Behar bezala argiztatuta dagoen etengailu baskulatzaileak bere ingurunera egokitzen diren tentsio, korronte, karga mota, terminal, tamaina eta funtzioaren zehaztapenak ditu. 12 V-ko osagarri txiki bat aktibatzeko, SPST etengailua aukera egokia da. Parte hartzen duten motorrak edo ekipamendu astunak badaude, errele baten beharra izango da, eta beste sistema elektrikoetan fusibleak eta hari egokiak ere behar dira.
